TRAVERSE BASI
TRAVERSE BASI
Traverse monoblocco con asole di fissaggio realizzate in funzione dell’interasse dei fori sulla tavola macchina.
Ogni Traversa è fornita di staffe di fissaggio Art. 01 - SE, da una serie di piastrine portapezzo Art. 02 - PS e da due distanziali anticollisione Art. 02 - H33 che, utilizzandoli, permettono il libero passaggio della testina guidafilo inferiore, e il piazzamento del pezzo da lavorare a 3,3 mm rispetto al piano macchina. Smontando i distanziali 02 - H33 i pezzi da lavorare si troveranno a zero rispetto al piano macchina.
02 - TBM
TRAVERSA BASE MONOLATERALE
a partire da CHF 1.681,00
Traversa con escursione di 25 mm.
Nella bancata opposta a quella delle piastrine portapezzo sono realizzati dei fori con filetto M6 che consentono il fissaggio di pezzi con geometrie particolari.
Il fissaggio del pezzo avviene mediante le staffe 01 - SE.

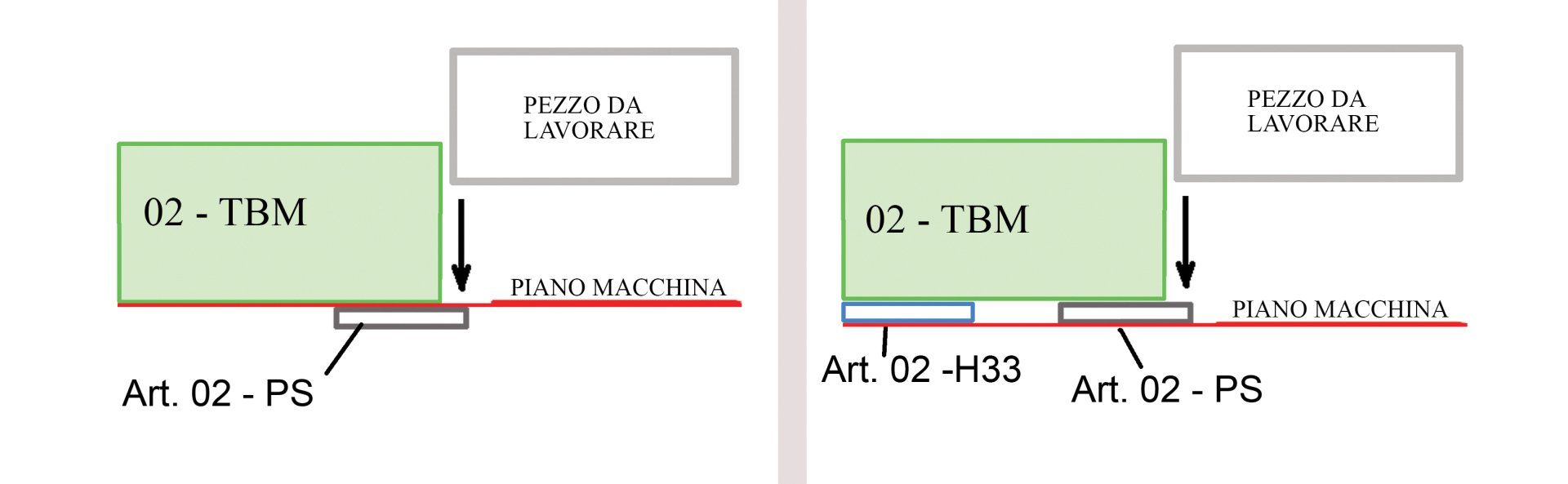

Per lavorazioni con il pezzo da lavorare alla stessa altezza del piano macchina
Per lavorazioni con il pezzo da lavorare posto a 3,3 mm rispetto il piano macchina inserire il distanziale 02 - H33

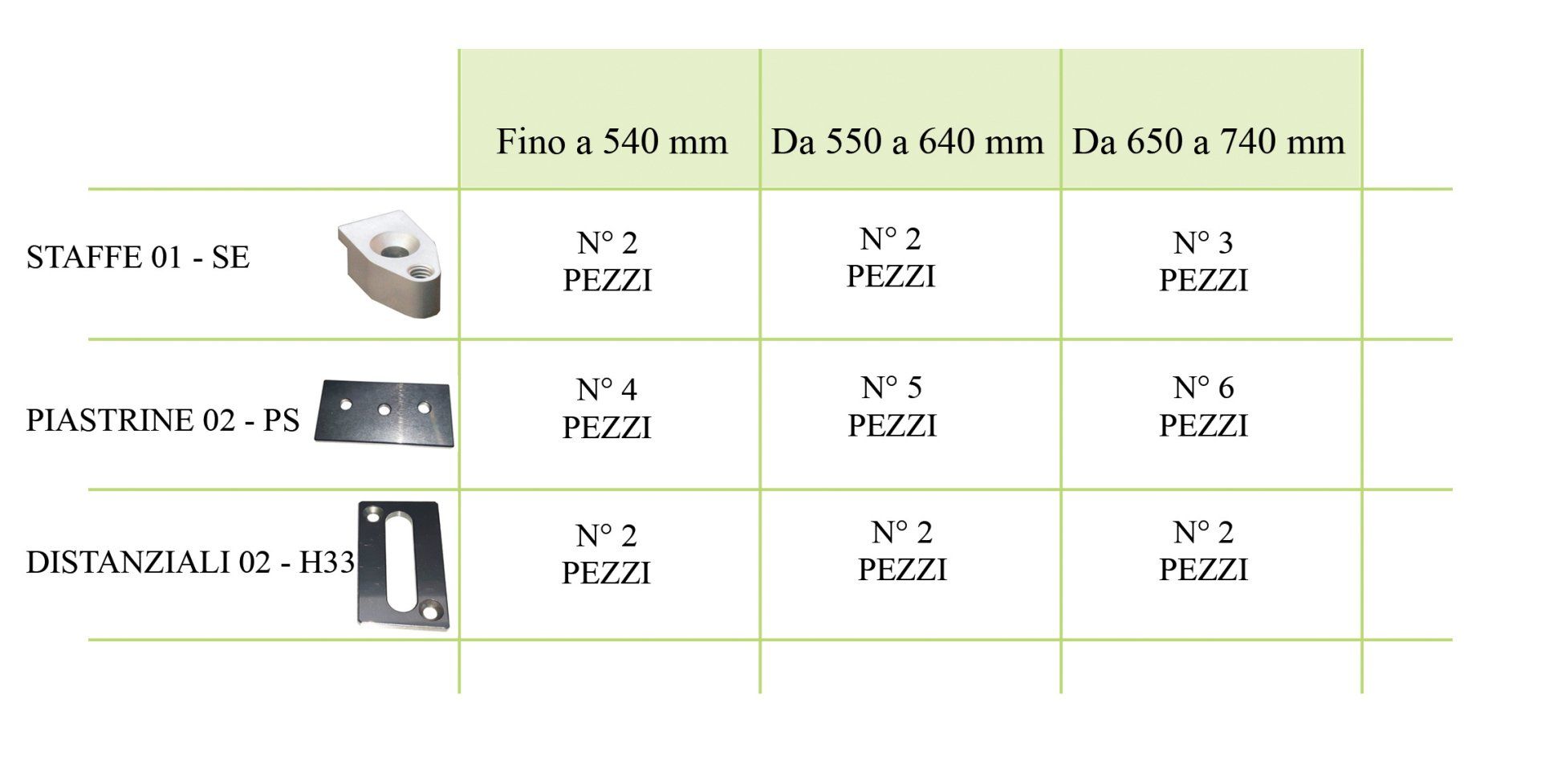

ACCESSORIATE IN FUNZIONE DELL'INTERASSE DEI FORI SULLA TAVOLA MACCHINA
02 - TBB
TRAVERSA BASE BILATERALE
a partire da CHF 2.366,00
Traversa con escursione di 43 mm.
Utilizzabile su entrambe le bancate.
Il fissaggio del pezzo avviene mediante le staffe 01 - SE.

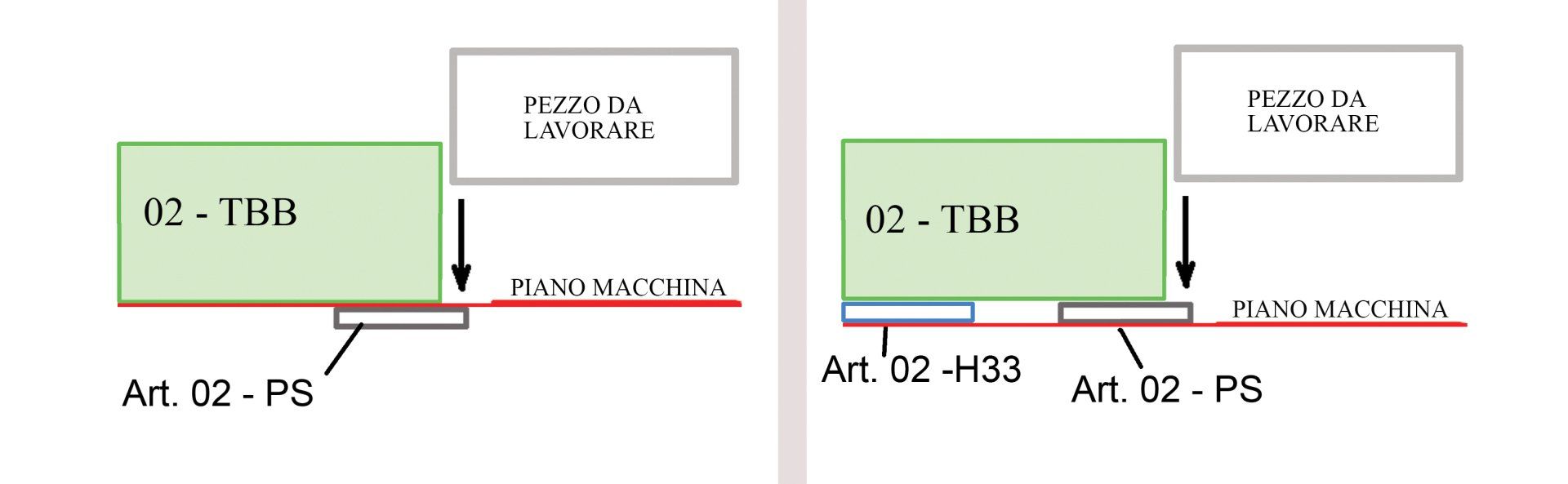

Per lavorazioni con il pezzo da lavorare alla stessa altezza del piano macchina
Per lavorazioni con il pezzo da lavorare posto a 3,3 mm rispetto il piano macchina inserire il distanziale 02 - H33
ACCESSORIATE IN FUNZIONE DELL'INTERASSE DEI FORI SULLA TAVOLA MACCHINA
