TRAVERSEN BASIS

Es handelt sich um Monoblock-Traversen mit Befestigungsnuten, die mit dem Achsenabstand der Bohrungen auf dem Maschinentisch korrespondieren.

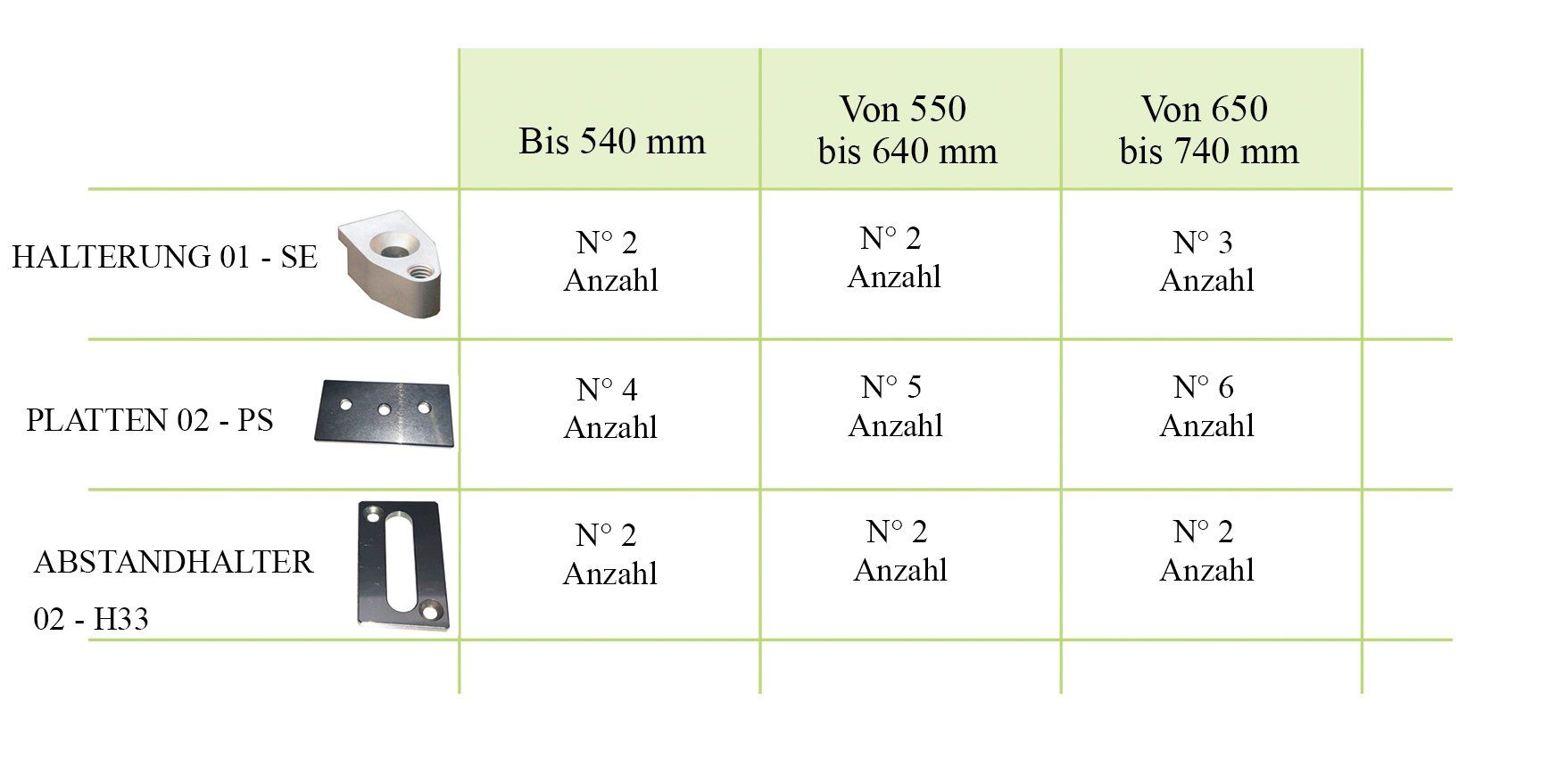

Jede Traverse ist mit einer Befestigungshalterung Art. 01 - SE und einer Reihe von Werkstück-Halteplatten Art. 02 - PS sowie zwei Antikollisions-Abstandhaltern Art. 02 - H33 ausgestattet. Dadurch wird der freie Durchgang des unteren Drahtführungskopfes sowie die Positionierung des Werkstücks auf Höhe 3,3 mm gegenüber dem Maschinentisch ermöglicht. Werden die Antikollisions-Abstandhalter 02 - H33 entfernt, liegen die zu bearbeitenden Werkstücke unmittelbar auf dem Maschinentisch auf.
02 - TBM
TRAVERSE BASIS EINSEITIG
von CHF 1.681,00
Traverse mit Exkursion 25 mm.
Auf der Traversenseite, die den Befestigungsplatten für das Werkstück gegenüberliegt, befinden sich Löcher mit M6-Gewinde, die auch die Befestigung von Werkstücken mit aussergewöhnlichen Formen und Formaten erlauben.
Fixierung mit halterung Art. 01 - SE.

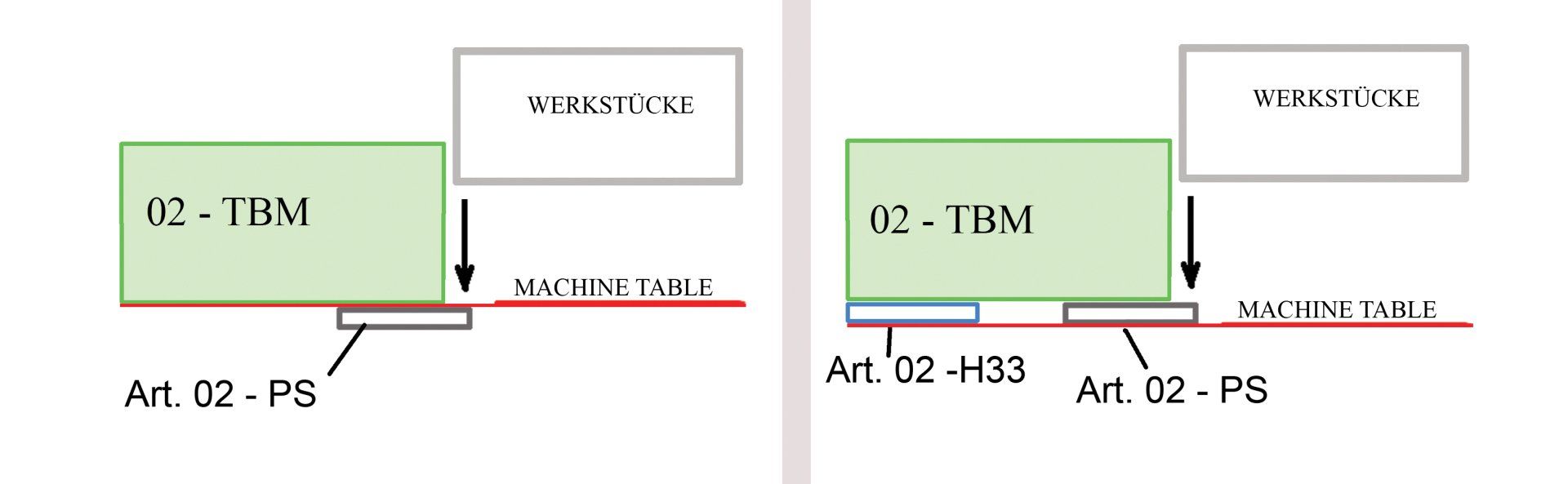

Für Bearbeitungen mit dem Werkstück auf Maschinentischhöhe
Für Bearbeitungen mit dem Werkstück auf Hohe 3,3 mm über Maschinentischhöhe mit Abstandhalter Art. 02 - H33
DIE LIEFERUNG BERÜCKSICHTIGT DEN ABSTAND DER BOHRUNGEN AUF DEM MASCHINENTISCH

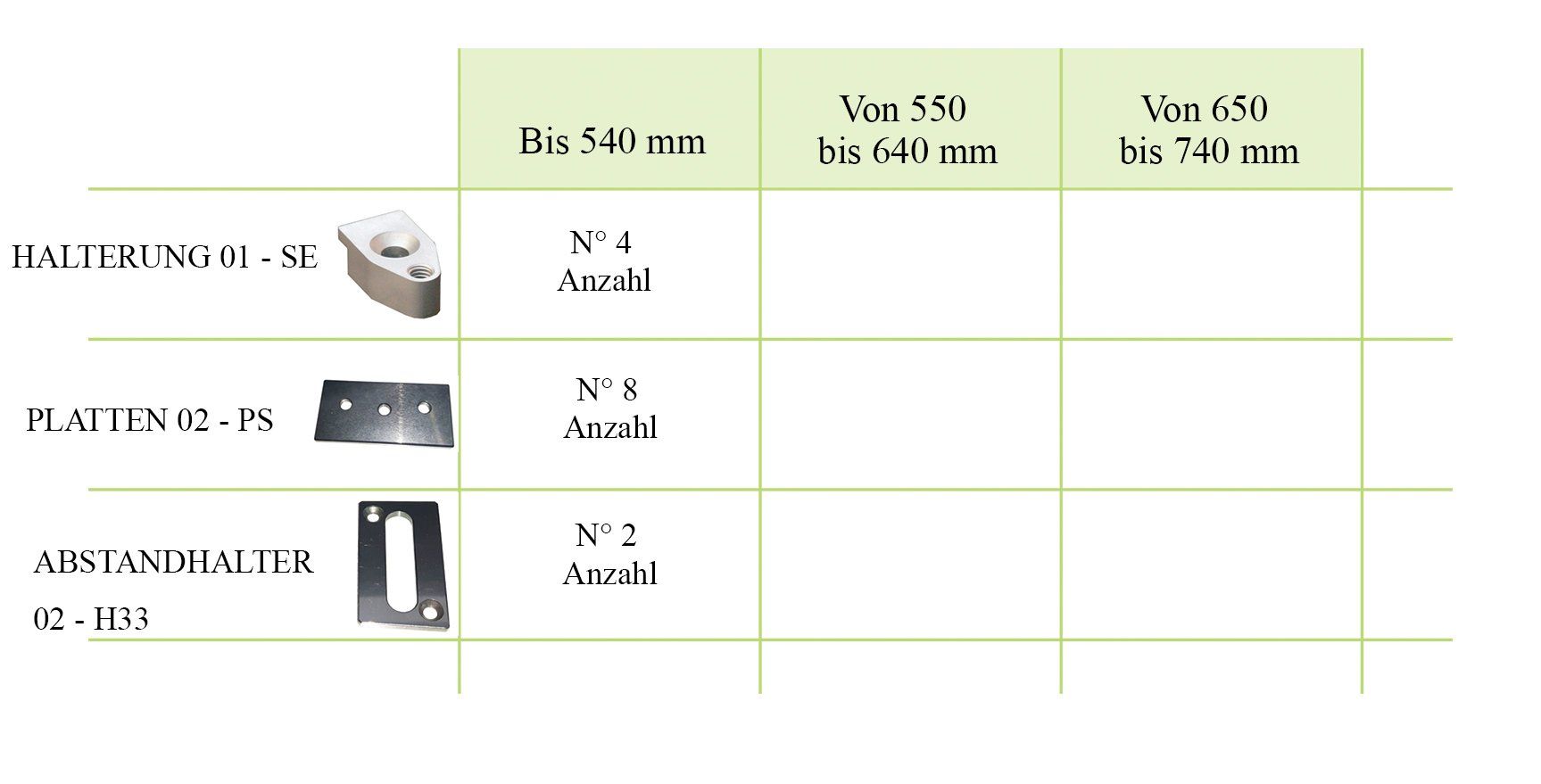

02 - TBB
TRAVERSE BASIS ZWEISEITIG
von CHF 2.366,00
Traverse mit Exkursion 43 mm.
Beidseitig verwendbar.
Fixierung mit halterung Art. 01 - SE.
Für Bearbeitungen mit dem Werkstück auf Maschinentischhöhe
Für Bearbeitungen mit dem Werkstück auf Hohe 3,3 mm über Maschinentischhöhe mit Abstandhalter Art. 02 - H33
DIE LIEFERUNG BERÜCKSICHTIGT DEN ABSTAND DER BOHRUNGEN AUF DEM MASCHINENTISCH
