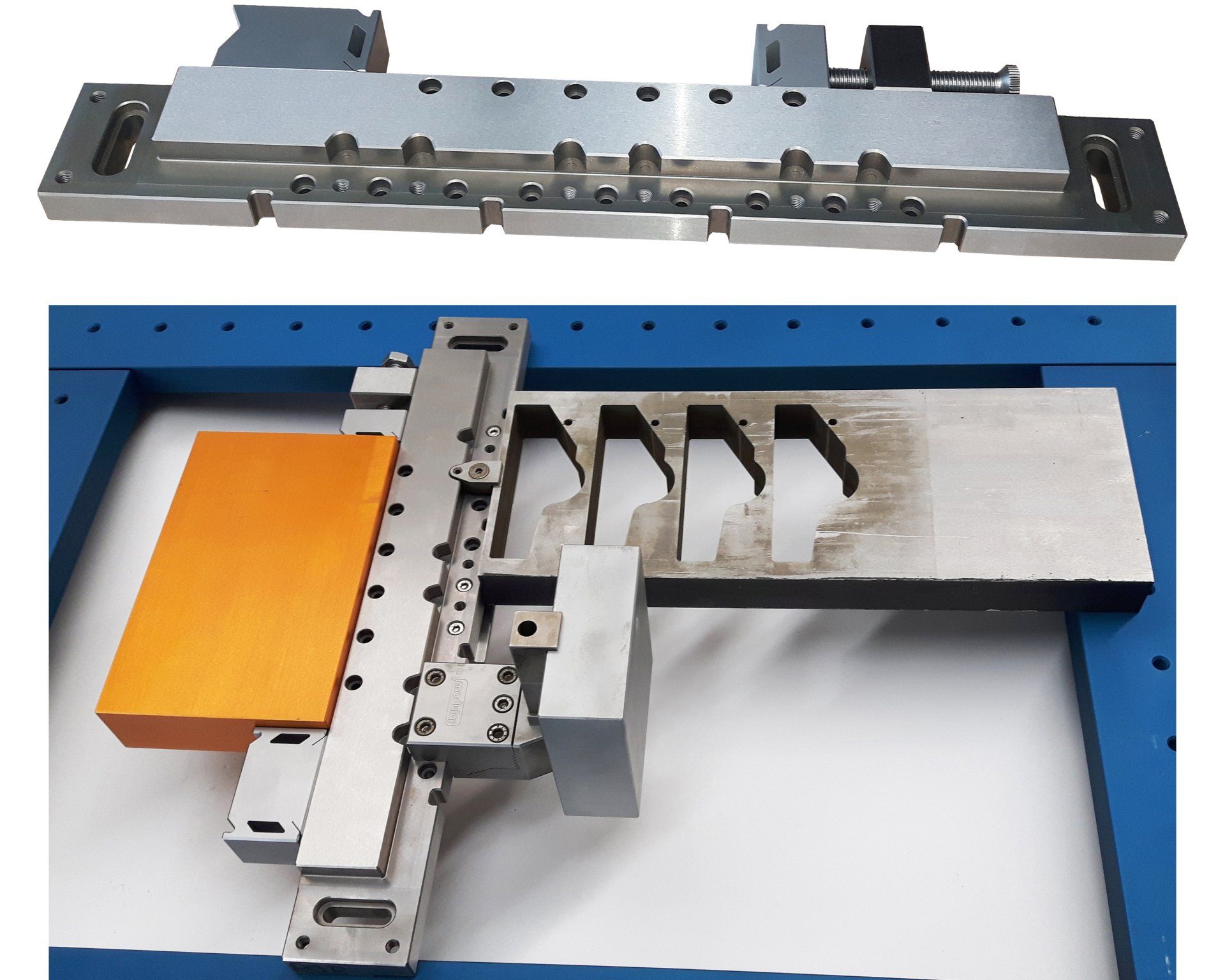

TRAVERSE PLUS

Es handelt sich um Monoblock-Traversen mit Befestigungsnuten, die mit dem Achsenabstand der Bohrungen auf dem Maschinentisch korrespondieren.

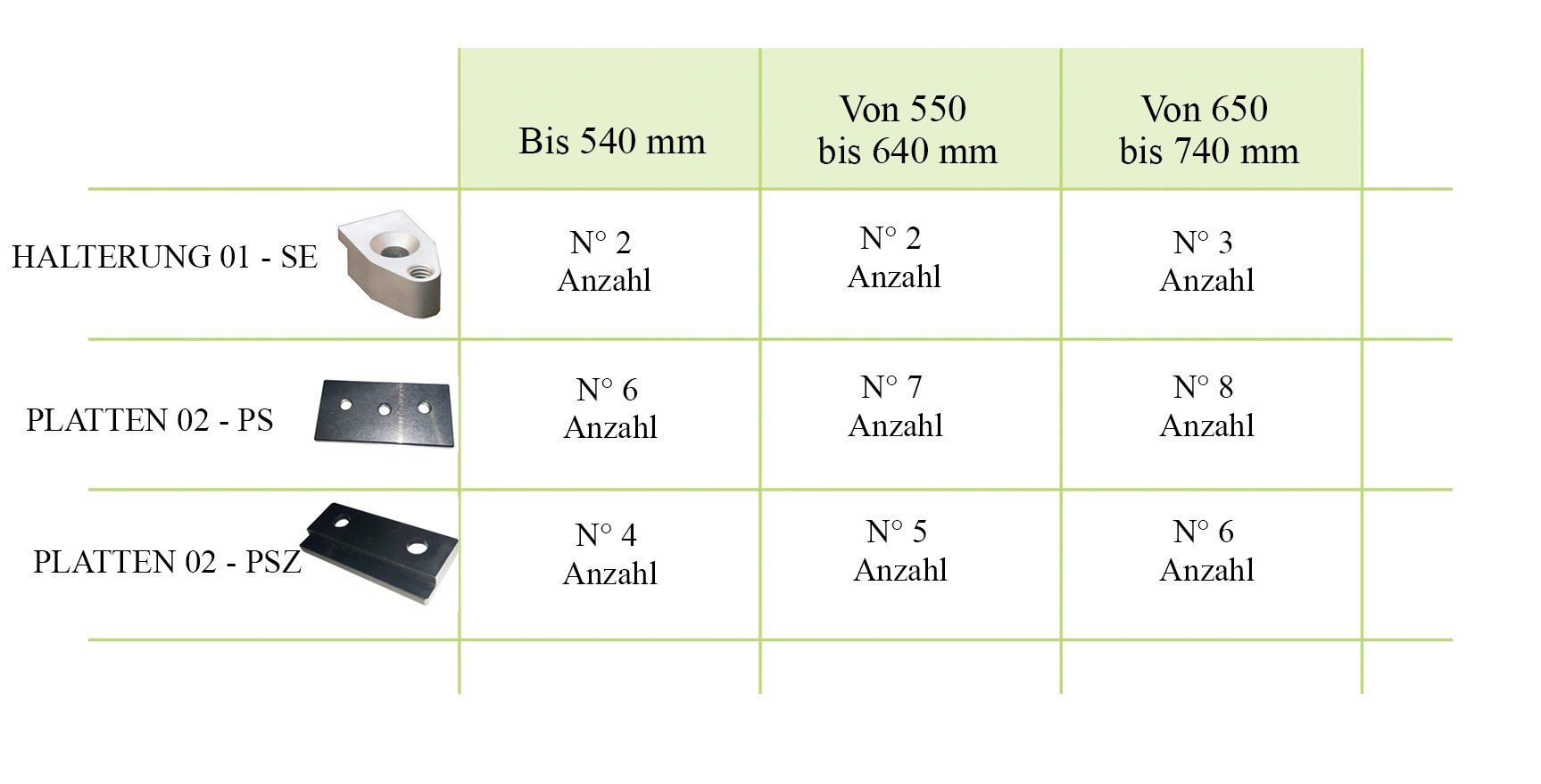

Jede Traverse ist mit einer Befestigungshalterung Art. 01 - SE und einer Reihe von Werkstück-Halteplatten Art. 02 - PS ausgestattet, mit denen das Werkstück 3,3 mm über dem Maschinentisch platziert werden kann. Oder wahlweise mit einer Reihe von Werkstück-Halteplatten Art. 02 - PSZ, dann liegen die zu bearbeitenden Werkstücke unmittelbar auf dem Maschinentisch auf.
KOMPATIBEL MIT ALLEN SPANNKÖRPERN LINIE 01 UND ESSENTIAL LINIE
02 - TPLUS
TRAVERSE PLUS ZWEISEITIG
von CHF 2.599,00
(Ausschluss von Befestigungsgruppen)
Traverse mit Exkursion 25 mm.

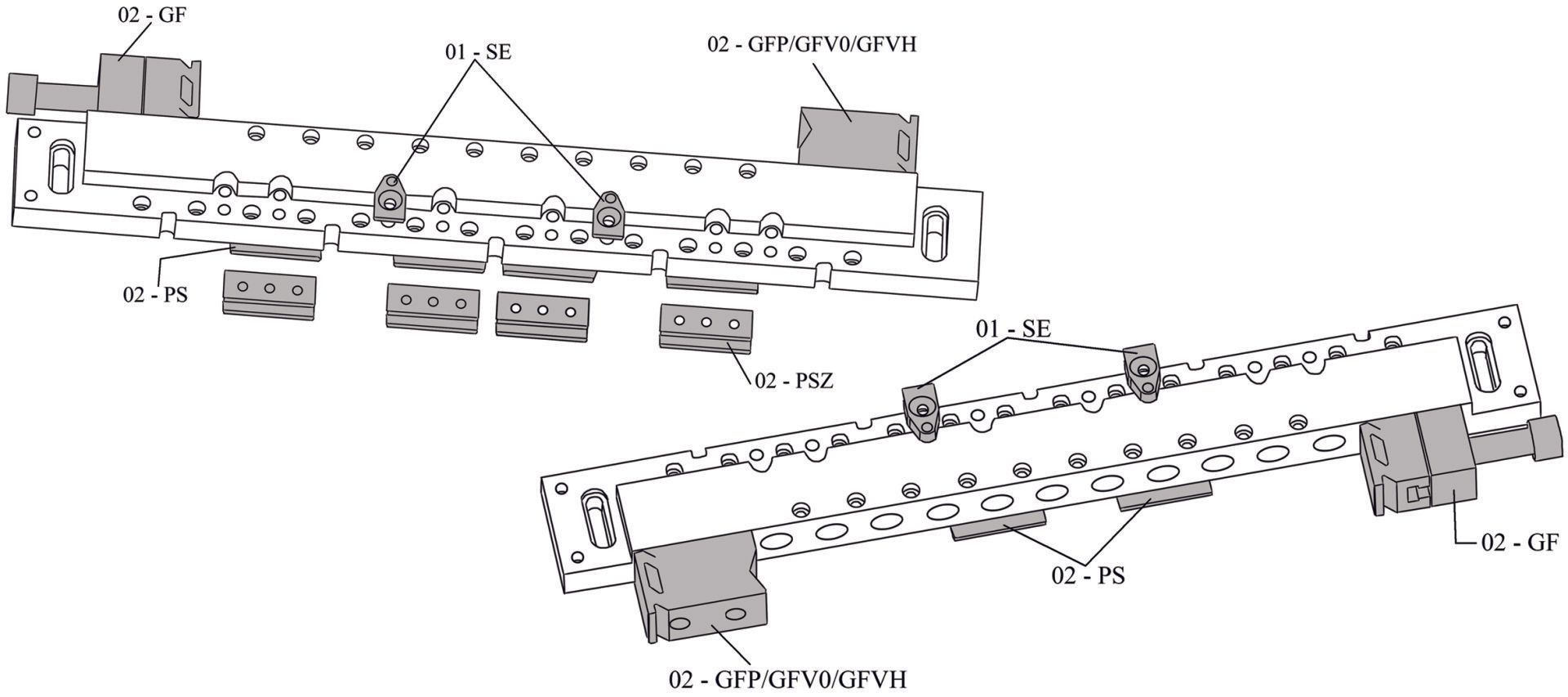

Auf der gegenüberliegenden Arbeitsbank befindet sich zusätzlich noch ein Maxi-Spannkörper für die Fixierung grosser Werkstücke und eine oder mehrere Befestigungsgruppen sowie zwei Werkstück-Halteplatten Art. 02 - PS, um das Einspannen dieser Werkstücke zu erleichtern. Sie müssen vor Beginn der Bearbeitung wieder entfernt werden.
Fixierung mit den verstellbaren Spannkörpern der Linie 01 und Essential oder mit der Halterung Art. 01 - SE oder mit den Befestigungsgruppen

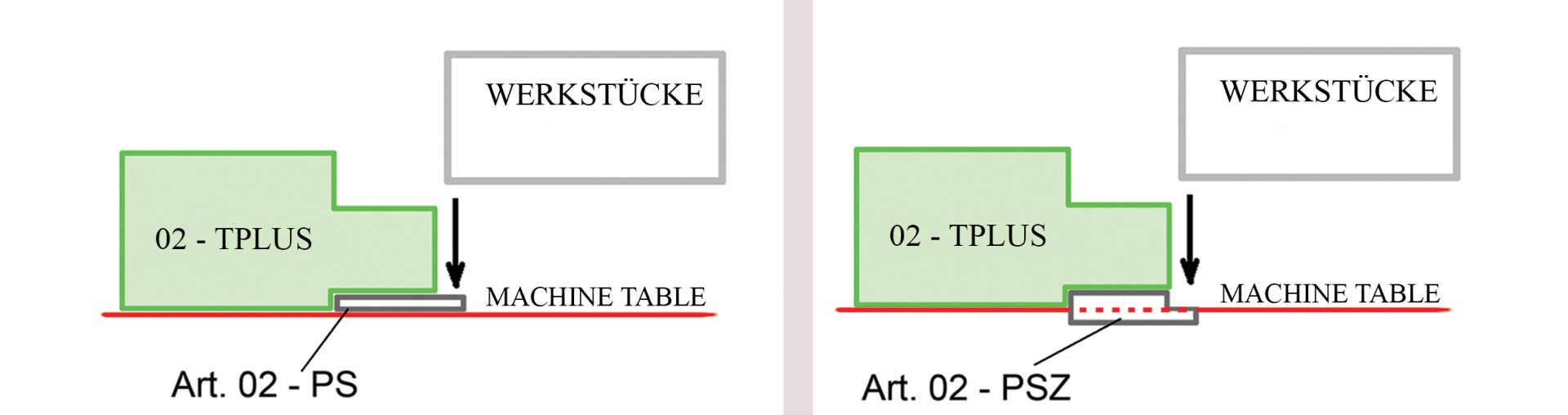

Für Bearbeitungen mit dem Werkstück auf Hohe 3,3 mm über Maschinentischhöhe mit Platte Art. 02 - PS
Für Bearbeitungen mit dem Werkstück auf Maschinentischhöhe mit Platte 02 - PSZ
DIE LIEFERUNG BERÜCKSICHTIGT DEN ABSTAND DER BOHRUNGEN AUF DEM MASCHINENTISCH
BEFESTIGUNGSGRUPPEN
Komponenten für die MAXISPANNKÖRPE
Bewegliche Teil                                            Fester Teil
Die Befestigungsgruppe besteht aus einem mobilen Teil Art. 02 - GF und einem festen Teil, welches es in 3 Versionen gibt.
Die gewählte Befestigungsgruppen heit ist kein integraler Bestandteil des Querträgers, der daher separat bestellt werden muss.


Für Traversen mit Aufbauten im zweiten und dritten Niveau (mit einer Achsenfixierung grösser als 550 mm ) besteht die Möglichkeit, auch zwei mobile Teile Art. 02 - GF zu verwenden, wodurch man zwei Maxispannkörper erhält.
