TRAVERSE MAXI
TRAVERSE MAXI
Es handelt sich um Monoblock-Traversen mit Befestigungsnuten, die mit dem Achsenabstand der Bohrungen auf dem Maschinentisch korrespondieren.

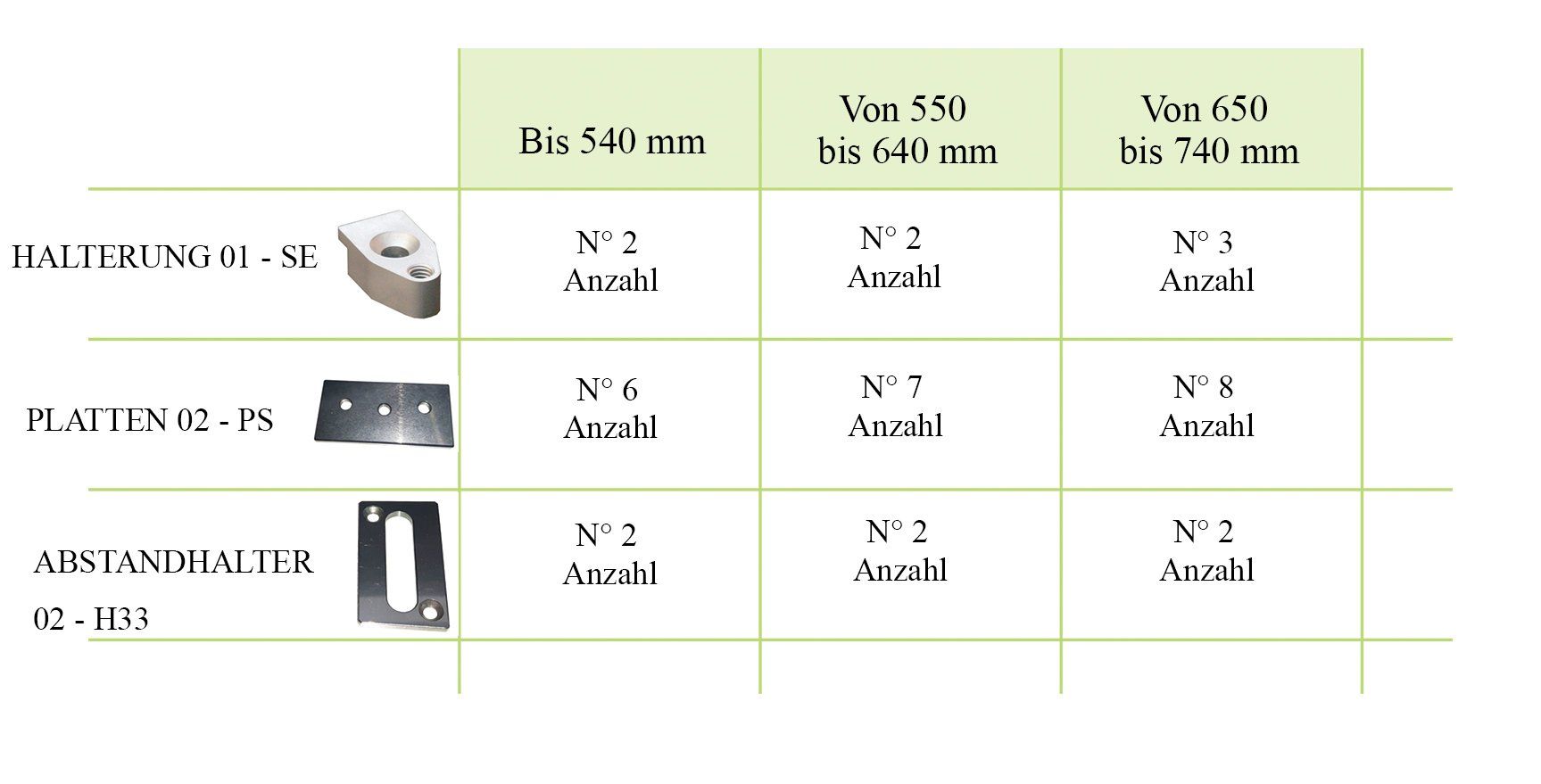

Jede Traverse ist mit einer Befestigungshalterung Art. 01 - SE und einer Reihe von Werkstück-Halteplatten Art. 02 - PS sowie zwei Antikollisions-Abstandhaltern Art. 02 - H33 ausgestattet. Dadurch wird der freie Durchgang des unteren Drahtführungskopfes sowie die Positionierung des Werkstücks auf Höhe 3,3 mm gegenüber dem Maschinentisch ermöglicht. Werden die Antikollisions-Abstandhalter 02 - H33 entfernt, liegen die zu bearbeitenden Werkstücke unmittelbar auf dem Maschinentisch auf.
02 - TMAX
TRAVERSE MAXI ZWEISEITIG
von CHF 2.289,00
(Ausschluss von Befestigungsgruppen)
Traverse mit Exkursion 25 mm.
Auf der gegenüberliegenden Arbeitsbank befindet sich zusätzlich noch ein Maxi-Spannkörper für die Fixierung grosser Werkstücke und eine oder mehrere Befestigungsgruppen sowie zwei Werkstück-Halteplatten Art. 02 - PS, um das Einspannen dieser Werkstücke zu erleichtern. Sie müssen vor Beginn der Bearbeitung wieder entfernt werden.
Fixierung mit Halterung Art. 01 - SE oder mit den Befestigungsgruppen.

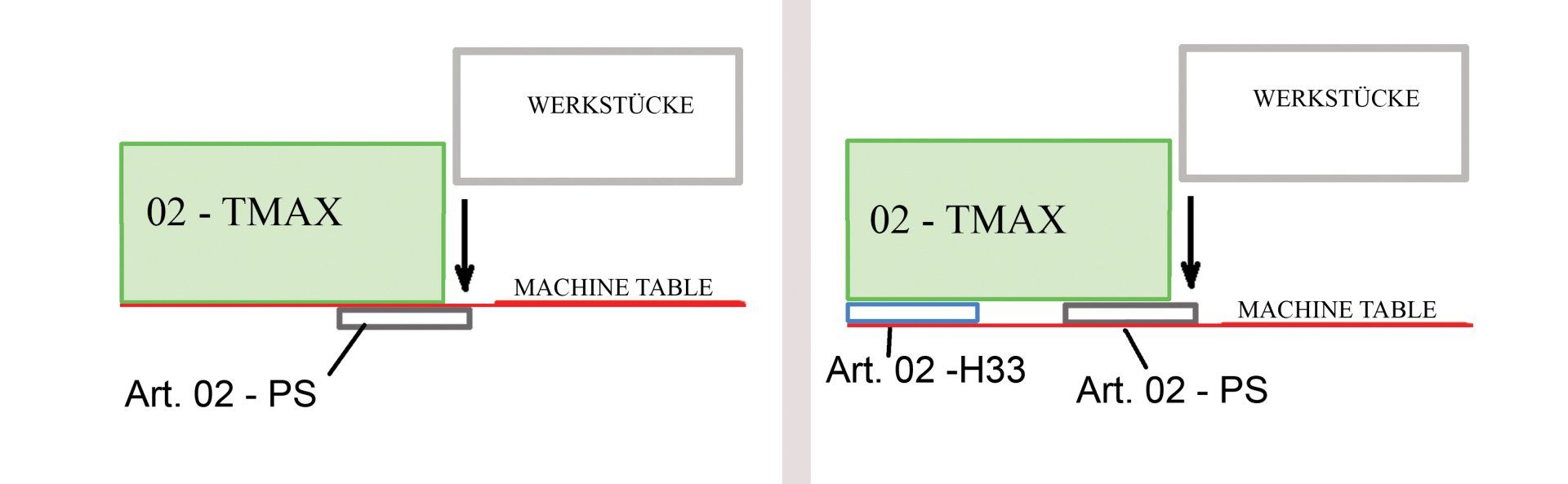

Für Bearbeitungen mit dem Werkstück auf Maschinentischhöhe
Für Bearbeitungen mit dem Werkstück auf Hohe 3,3 mm über Maschinentischhöhe mit Abstandhalter Art. 02 - H33
DIE LIEFERUNG BERÜCKSICHTIGT DEN ABSTAND DER BOHRUNGEN AUF DEM MASCHINENTISCH
BEFESTIGUNGSGRUPPEN
Komponenten für die MAXISPANNKÖRPE
Bewegliche Teil Fester Teil
Die Befestigungsgruppe besteht aus einem mobilen Teil Art. 02 - GF und einem festen Teil, welches es in 3 Versionen gibt.
Die gewählte Befestigungsgruppen heit ist kein integraler Bestandteil des Querträgers, der daher separat bestellt werden muss.
Für Traversen mit Aufbauten im zweiten und dritten Niveau (mit einer Achsenfixierung grösser als 550 mm ) besteht die Möglichkeit, auch zwei mobile Teile Art. 02 - GF zu verwenden, wodurch man zwei Maxispannkörper erhält.
