TRAVERSE STANDARD
TRAVERSE STANDARD
Traverse monoblocco con asole di fissaggio realizzate in funzione dell’interasse dei fori sulla tavola macchina.
Ogni Traversa è fornita di staffe di fissaggio Art. 01 - SE, e da una serie di piastrine portapezzo Art. 02 - PS da utilizzarsi per il piazzamento del pezzo da lavorare a 3,3 mm rispetto al piano macchina. Oppure da una serie di piastrine portapezzo Art. 02 - PSZ da utilizzarsi per il piazzamento del pezzo da lavorare a zero rispetto al piano macchina.
Possibilità di ancoraggio dei corpi morsa LINEA 01 e LINEA ESSENTIAL
02 - TSM
TRAVERSA STANDARD MONOLATERALE
a partire da CHF 1.990,00
Traversa con escursione di 25 mm.
Nella bancata opposta a quella delle piastrine portapezzo sono realizzati dei fori con filetto M6 che consentono il fissaggio di pezzi con geometrie particolari.
Il fissaggio del pezzo avviene mediante le staffe 01 - SE, oppure con l'utilizzo dei corpi morsa LINEA 01 e LINEA ESSENTIAL

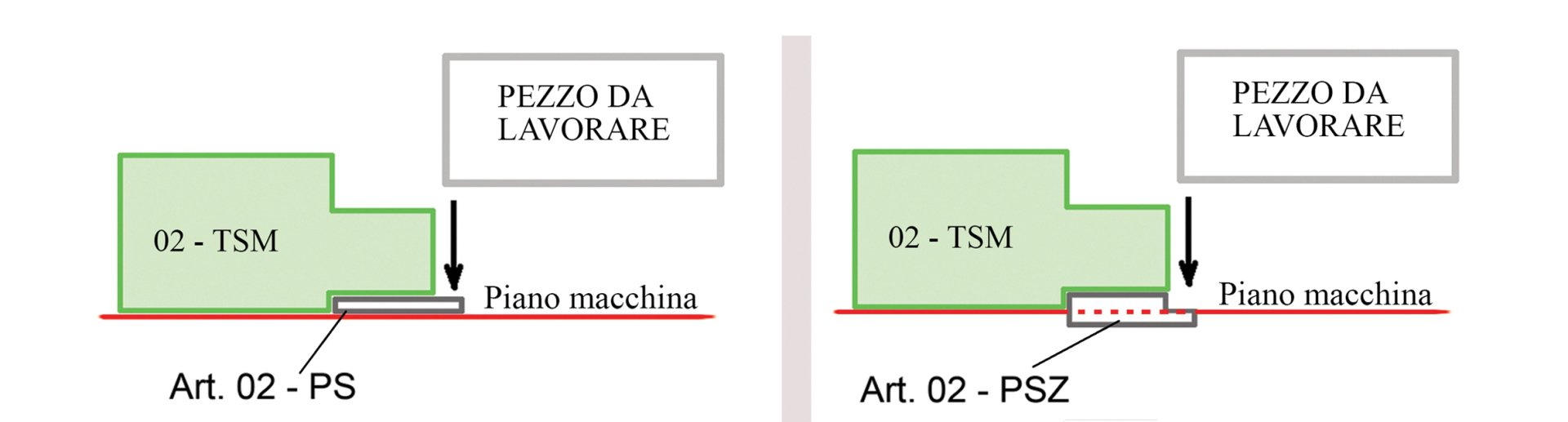

Per lavorazioni con il pezzo da lavorare posto a 3,3 mm rispetto al piano macchina inserire le piastrine 02 - PS
Per lavorazioni con il pezzo da lavorare posto alla stessa altezza del piano macchina inserire le piastrine 02 - PSZ

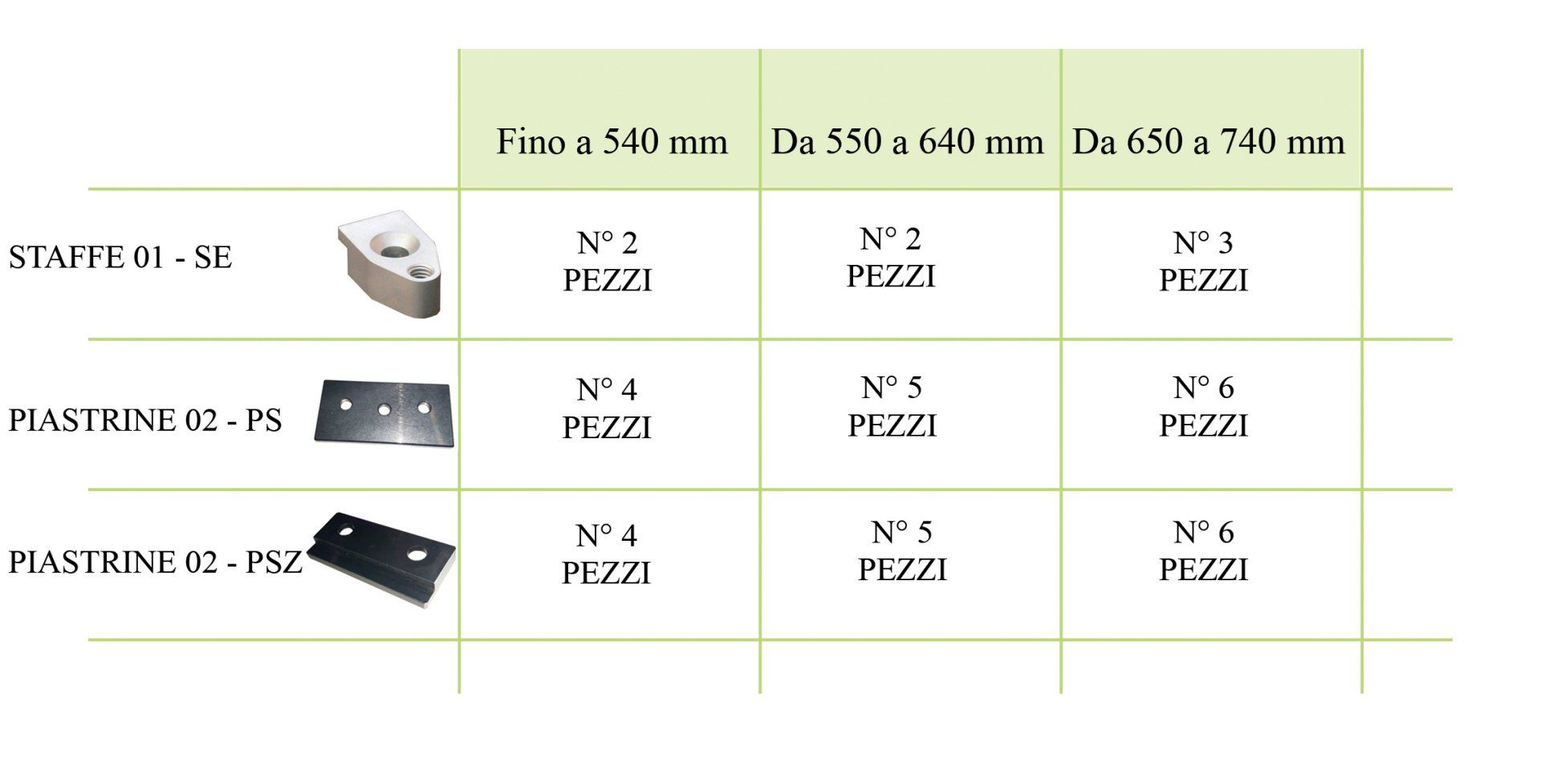

ACCESSORIATE IN FUNZIONE DELL'INTERASSE DEI FORI SULLA TAVOLA MACCHINA

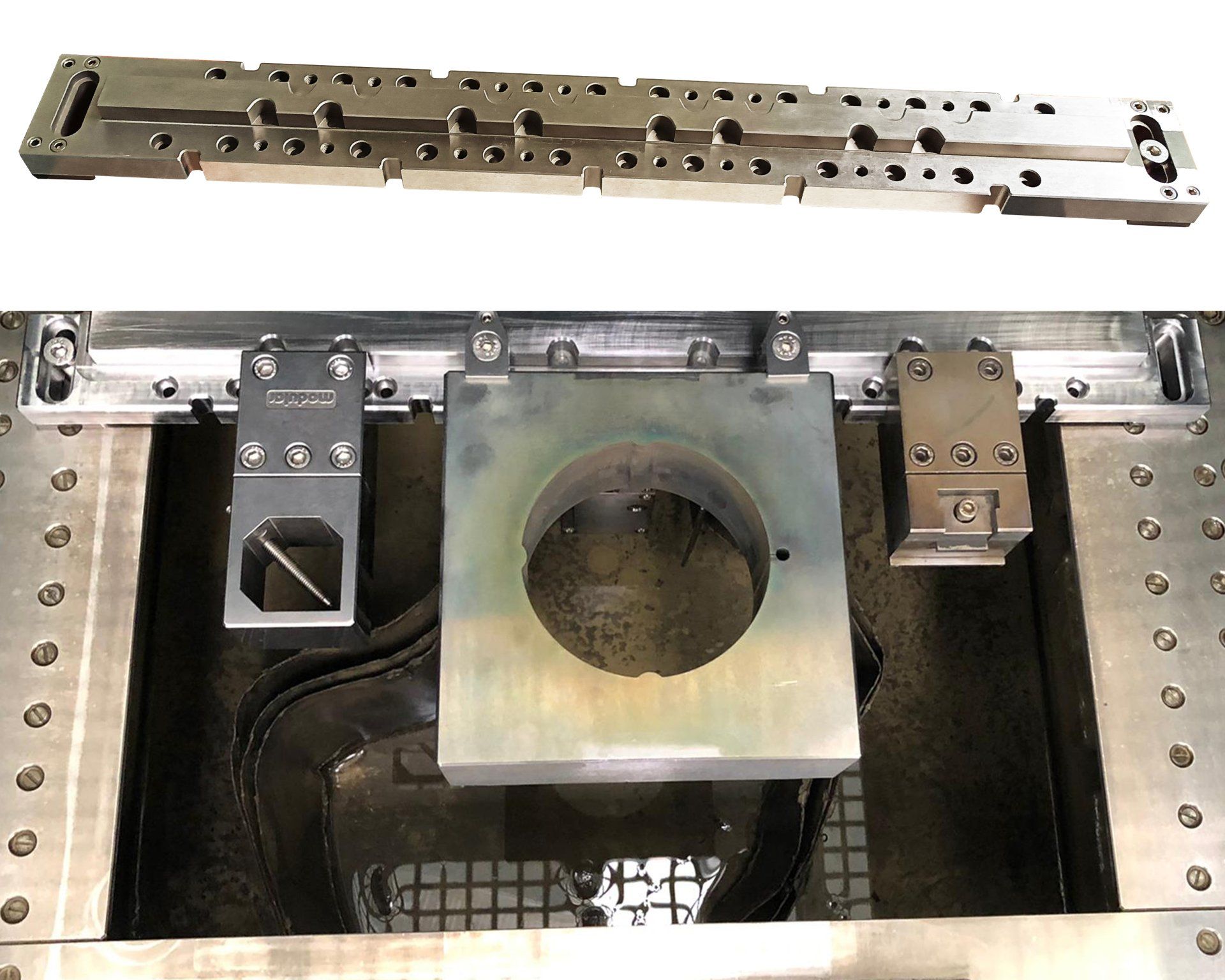

02 - TSB
TRAVERSA STANDARD BILATERALE
a partire da CHF 3.325,00
Traversa con escursione di 43 mm.
Utilizzabile su entrambe le bancate.
Il fissaggio del pezzo avviene mediante le staffe 01 - SE, oppure con l'utilizzo dei corpi morsa LINEA 01 e LINEA ESSENTIAL

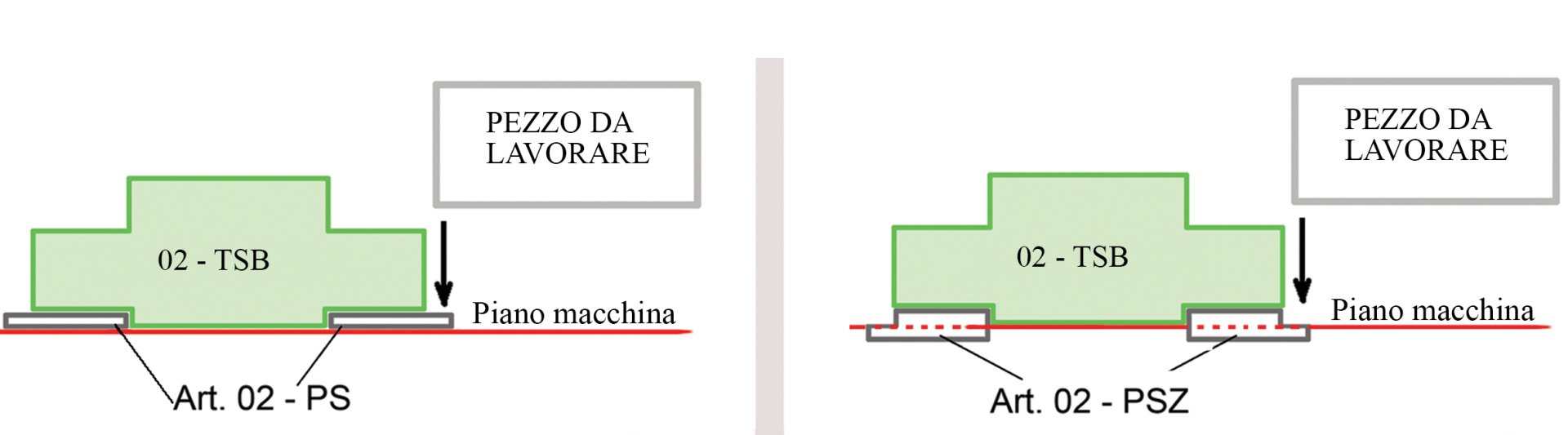

Per lavorazioni con il pezzo da lavorare posto a 3,3 mm rispetto al piano macchina inserire le piastrine 02 - PS
Per lavorazioni con il pezzo da lavorare posto alla stessa altezza del piano macchina inserire le piastrine 02 - PSZ

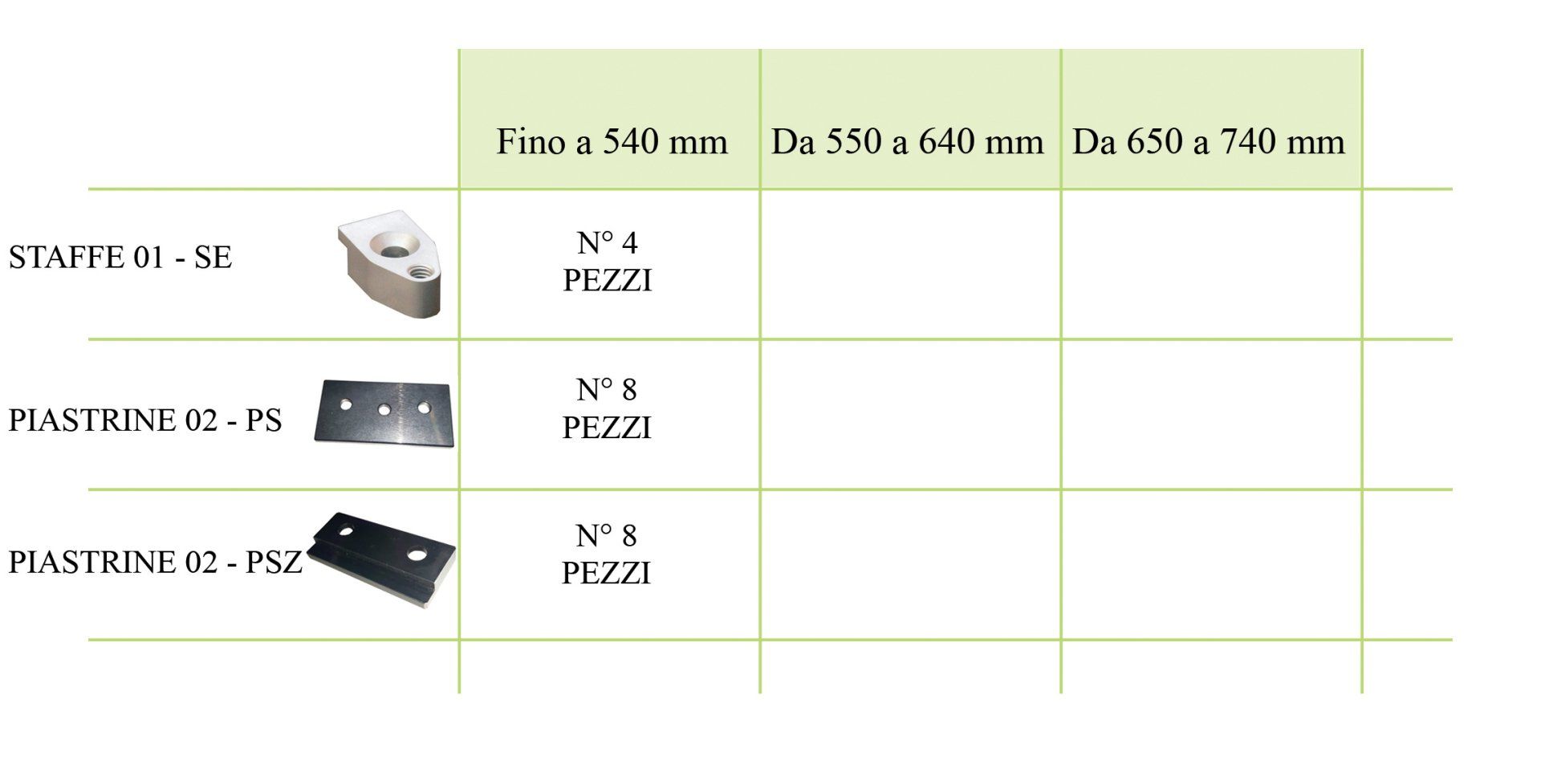

ACCESSORIATE IN FUNZIONE DELL'INTERASSE DEI FORI SULLA TAVOLA MACCHINA
